一控一电动机轴承温度振动监测装置说明书
发布时间：2023-11-2 10:20:17 来源：郑州广众科技 作者：admin
郑州广众科技发展股份有限公司，专业生产电动机轴承温度振动监测装置，为各种设备使用的电动机进行温度振动监测，异常时候发出报警提醒。下面为是一控一电动机轴承温度振动监测装置说明书：
电动机轴承温度振动监测装置主要特点
1.电机振动保护。本产品能够准确监测电机振动大小,当出现异常时进行声光报警提示,并记录故障时间。
2.电机轴承温度保护。本产品能够准确监测电机的轴承温度,当出现异常时进行声光报警提示,并记录故障时间。
电动机轴承温度振动监测装置性能简述
1.保护功能完善、稳定可靠、触摸屏操作,简单方便,可广泛应用于煤矿电机及非煤矿山压风自救系统的安全保护。
2.采用先进的传感探测技术、工控技术、微电脑控制技术及高效网络传输技术综合研发而成,具有智能化程度高、可靠性高、工艺先进、维修维护超便捷等优良特性。
3.当在监测数据异常时,能够迅速进行保护动作,同时伴有声光报警,提醒就地值班人员及时处理。
4.产品采用模块化设计,维修维护方便快捷。
5.预留扩展功能接口,可扩展更多监测传感器,支持功能定制。
6.壁挂式安装,无需焊接专用支架,安装方便快捷。
电动机轴承温度振动监测装置使用条件
电源要求：AC220V50Hz,供电功率不小于100W,有保护接地。
使用环境：壁挂式安装,周围无强烈震动及强电磁干扰。安装稳固防震,周围不得有腐蚀性气体及粉尘。
环境温度：0℃~+40℃
相对湿度：<95%无结露
电动机轴承温度振动监测装置技术参数
产品型号：KZB-PC
工作电压：AC220V50Hz可定制380V供电
消耗功率：<50W
振动测量范围：0~50mm/s
温度测量范围：-50℃—150℃
急停控制接口：440V/2A(max)
外形尺寸:：500X350X160mm
工作环境:温度0-40℃:湿度0-95%RH无结露
电动机轴承温度振动监测装置安装:
1.监测主机安装在监控室内,用膨胀螺丝固定到墙面上。安装外接声光报警器,声光报警器可根据需要安装在便于通知操作人员的场所。
2.振动传感器安装方式:安装在电机的底座上面或者电机的前后轴法兰盘上面,这样可准确的测试到电机的振动量,安装之后检查振动传感器是否安装牢固。
3.前后轴温度传感器安装方式:安装在电机的前后轴处进行采集前后轴温度。安装完成后一定要检查传感器是否安装牢固可靠。
4.箱体内传感器按照对应标识接线,接线完毕后,进行线束整理并捆扎牢固,传感器接插件连线需预留伸缩空间,禁止拉扯接插件连线。
5.连接外接电源线,建议安装专用220V插座,插座必须带可靠保护接地,并且确保接地线可靠接地。
电动机轴承温度振动监测装置调试:
1.仔细检查产品接线正确无误后,接通电源,电源指示灯及显示屏点亮。
2.观察显示屏上显示的传感器监测数据是否能正常显示,如果不显示,重新检查传感器接线。
3.启动电机,观察所有传感器监测数据是否根据电机的工作状态正常变化。
4.在电机正常运行状态下，输入温度回差值(是显示温度比现实温度低)此时应报警。
5.确认报警功能正常后,复位输入的温度回差值。
6.通过触摸屏管理登录按钮，登录“操作员“账户，默认密码“123456“。进入系统设置页面,检查各报警值,是否为要求值,如有异常重新设定。
7.以上操作完成后,整机调试完成,可以正常工作
电动机轴承温度振动监测装置操作方法

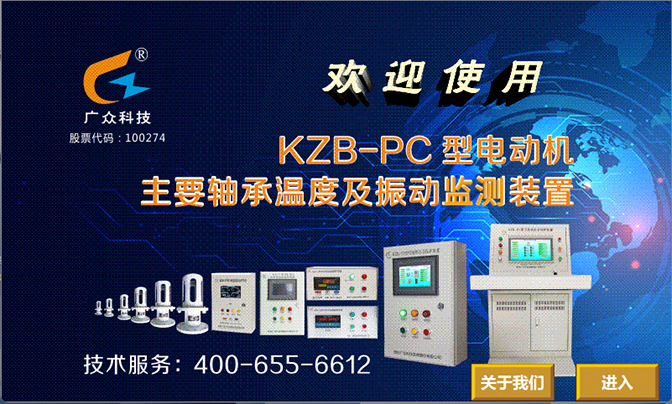

1. 触摸屏画面预览：

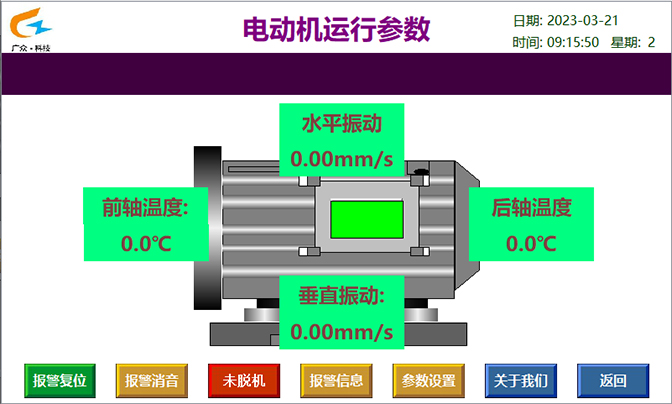

2.电机详细参数显示：
点击报警复位可复位所有报警。点击报警消音可暂时消除声光报警器的声音。点击脱机按钮是的设备整体处于脱机状态。

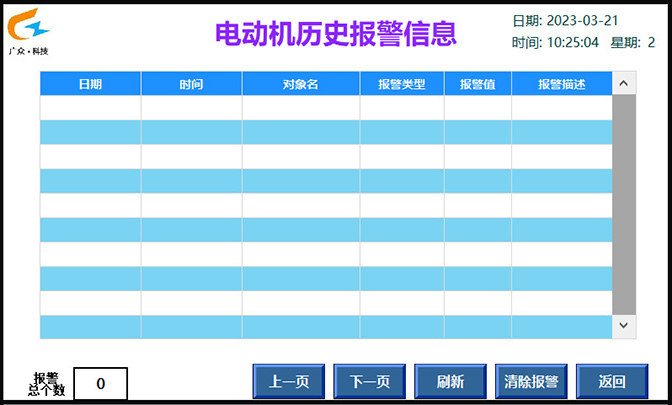

2. 报警信息查询，点击运行参数里的报警信息可以查询详细的报警记录。
报警个数显示历史总共有多少个报警信息。点击上一页和下一页是用来翻页查看信息。点击刷新按钮可刷新当前报警信息。点击清除报警按钮可清除所有报警信息，然后再点击刷新按钮可看到当前页的所有报警信息全部清除。点击返回按钮则回到电动机运行参数画面。

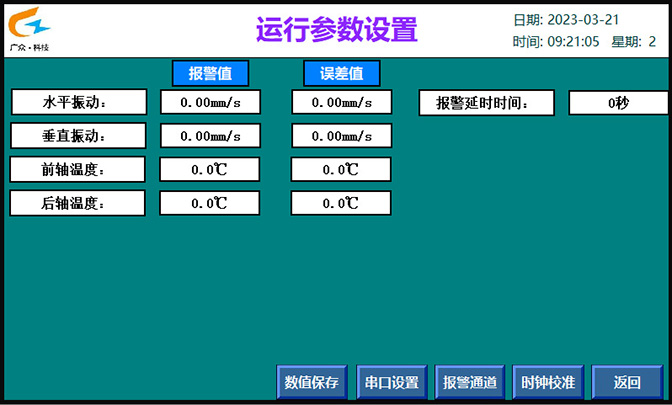

4.参数设置界面，点击参数设置按钮：
输入用户密码.显示如下画面：
.jpg)
用户可根据自己的实际情况设定相应的报警值和误差值以及报警延时时间，数值设置完成必须点击一下数值保存按钮，否则数值无法存盘导致断电上电之后数值会显示为设置之前的数值。点击返回按钮则回到电动机运行参数画面。

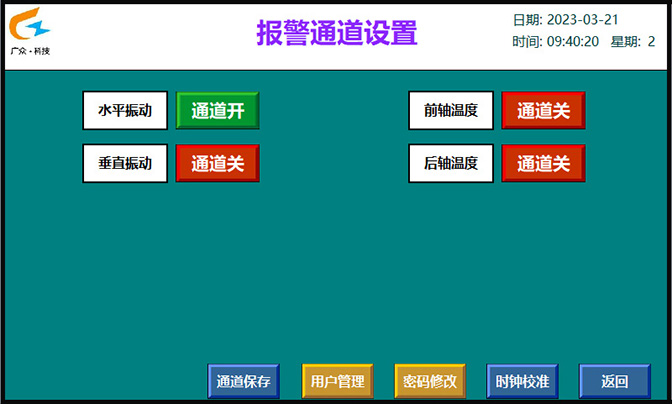

5，报警通道设置，点击参数设置画面的报警通道：
点击相应的通道按钮来开启或者关闭相应的报警。设置好相应的通道之后必须点击通道保存按钮，否则状态无法存盘导致断电上电之后数值会显示为设置之前的状态。点击返回按钮则回到参数设置画面。

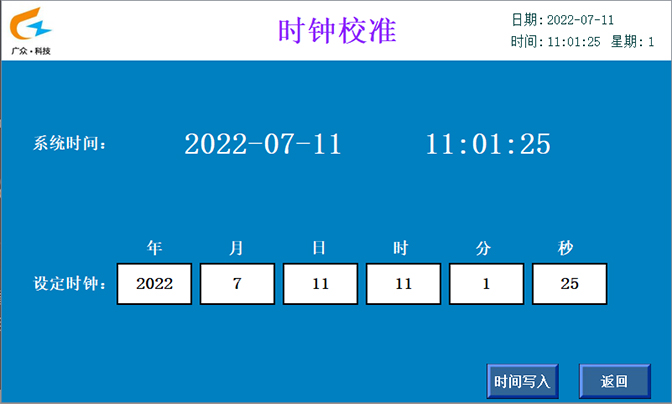

6，时钟校准，点击时钟校准按钮进入此画面：
设置好相应的时间之后必须点击时间写入按钮，否则时间无法保存更新。

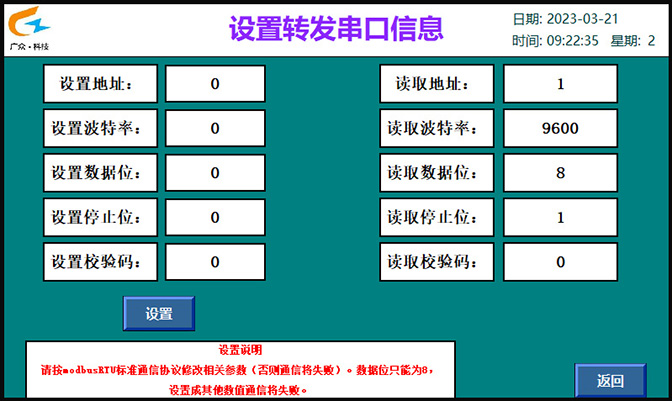

7，串口设置，点击串口设置按钮进入此画面：
右边数据显示的是串口当前的信息。左边为用户所需要设置串口的列表。设置好之后点击设置按钮否则设置不成功。
注意：必须按照ModbusRTU的标准通信协议修改相应的参数，否则将会导致通信失败。
