广众专业定制水厂用电动机轴承温度振动监测装置
发布时间：2023-9-1 11:18:55 来源：郑州广众科技 作者：admin
郑州广众科技发展股份有限公司，为水厂专业定制电动机轴承温度振动监测装置!
下面是为某水厂定制的电动机轴承温度振动监测装置：
一、 项目概况：
水厂用水泵18台，分布在4个车间，每台水泵1台电机，做电动机轴承温度振动监测装置，带485通讯接口，每个水泵测量数据振动点2个，轴温(前后各1个)。
二、建设内容和目标
本方案根据使用方要求，配备1套普通型电动机轴承温度振动监测装置，实现对现场电机的前后轴温度监测，电动机振动监测。装置可以监测温度、振动等信号，并预设上传接口。实现对现场电机温度振动保护。
三、系统概述
电动机轴承温度振动监测装置设计根据用户要求定制，综合各方面的要求设计出来的。该装置可采集温度(电机前轴承温度、电机后轴承温度)、电机振动性能参数，并根据设定值实时监测，监测量超过设定值时，发出声光报警。
四、装置组成
电动机轴承温度及振动在线监测装置由主机及数据采集组件组成。
1、主机由外箱、PLC、触摸屏、相关采集模块、模拟量输入模块等组成。
2、信号采集组件主要由磁吸温度传感器、磁吸振动传感器组成。
.jpg)

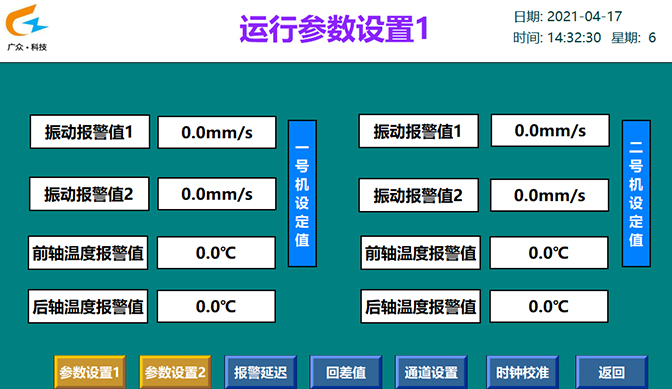

电动机轴承温度振动监测装置运行参数设置示意图
五、装置设计说明
a)现场设置1台PLC控制主机，实现各参数传感器数据采集及数据超限报警。
b)在电动机上安装磁吸振动传感器，实时监控振动变化情况。振动传感器安装方式:安装在电机的底座上面或者电机的前后轴法兰盘上面,这样可准确的测试到电机的振动量,安装之后检查振动传感器是否安装牢固。
c)在电动机上安装磁吸温度传感器，实时监控温度变化情况。前后轴温度传感器安装方式:安装在电机的前后轴处进行采集前后轴温度。安装完成后一定要检查传感器是否安装牢固可靠。
